haproxy+keepalived实现Web服务器负载均衡

环境

操作系统:CentOS 6.X 64位

Web服务器:192.168.21.127、192.168.21.128

站点:bbs.osyunwei.com和sns.osyunwei.com部署在两台Web服务器上

实现目的

增加两台服务器(主主模式),通过HAProxy+Keepalived实现Web服务器负载均衡

架构规划

HAProxy服务器:192.168.21.129、192.168.21.130

虚拟服务器(VIP):192.168.21.253、192.168.21.254

验证说明

  1. VIP:192.168.21.253指向192.168.21.129;VIP:192.168.21.254指向192.168.21.130;
  2. 当192.168.21.129宕机时,VIP:192.168.21.253漂移到192.168.21.130上;
  3. 当192.168.21.130宕机时,VIP:192.168.21.254漂移到192.168.21.129上;

这样的主主模式好处是,两台服务器在提供服务的同时,又互为对方的备份服务器。

操作步骤

两台HAProxy服务器上分别操作

关闭SElinux

1
2
3
4
5
6
7
8
9
10
11
vim /etc/selinux/config

#SELINUX=enforcing #注释掉

#SELINUXTYPE=targeted #注释掉

SELINUX=disabled #增加

:wq! #保存退出

setenforce 0 #使配置立即生效

配置防火墙

1
2
3
4
5
6
7
8
9
10
11
vim /etc/sysconfig/iptables  #编辑

-A RH-Firewall-1-INPUT -d 224.0.0.18 -j ACCEPT #允许组播地址通信

-A RH-Firewall-1-INPUT -p vrrp -j ACCEPT #允许VRRP(虚拟路由器冗余协)通信

-A RH-Firewall-1-INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT #允许80端口通过防火墙

:wq! #保存退出

/etc/init.d/iptables restart #重启防火墙使配置生效

安装HAProxy

创建HAProxy运行账户和组
1
2
3
groupadd haproxy #添加haproxy组

useradd -g haproxy haproxy -s /bin/false #创建nginx运行账户haproxy并加入到haproxy组,不允许haproxy用户直接登录系统
安装编译工具
1
yum install  gcc gcc-c++ make openssl-devel kernel-devel
安装HAProxy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
HAProxy下载地址:http://haproxy.1wt.eu/download/1.4/src/haproxy-1.4.24.tar.gz

上传haproxy-1.4.24.tar.gz到/usr/local/src目录中

cd /usr/local/src #进入软件包存放目录

tar zxvf haproxy-1.4.24.tar.gz #解压

cd haproxy-1.4.24 #进入安装目录

make TARGET=linux26 CPU=x86_64 PREFIX=/usr/local/haprpxy #编译

make install PREFIX=/usr/local/haproxy #安装

参数说明:

TARGET=linux26

\#使用uname -r查看内核,如:2.6.18-371.el5,此时该参数就为linux26

\#kernel 大于2.6.28的用:TARGET=linux2628

CPU=x86_64 #使用uname -r查看系统信息,如x86_64 x86_64 x86_64 GNU/Linux,此时该参数就为x86_64

PREFIX=/usr/local/haprpxy #/usr/local/haprpxy为haprpxy安装路径
设置HAProxy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
mkdir -p  /usr/local/haproxy/conf  #创建配置文件目录

mkdir -p /etc/haproxy #创建配置文件目录

cp /usr/local/src/haproxy-1.4.24/examples/haproxy.cfg /usr/local/haproxy/conf/haproxy.cfg #拷贝配置模板文件

ln -s /usr/local/haproxy/conf/haproxy.cfg /etc/haproxy/haproxy.cfg #添加配置文件软连接

cp -r /usr/local/src/haproxy-1.4.24/examples/errorfiles /usr/local/haproxy/errorfiles #拷贝错误页面

ln -s /usr/local/haproxy/errorfiles /etc/haproxy/errorfiles #添加软连接

mkdir -p /usr/local/haproxy/log #创建日志文件目录

touch /usr/local/haproxy/log/haproxy.log #创建日志文件

ln -s /usr/local/haproxy/log/haproxy.log /var/log/haproxy.log #添加软连接

cp /usr/local/src/haproxy-1.4.24/examples/haproxy.init /etc/rc.d/init.d/haproxy #拷贝开机启动文件

chmod +x /etc/rc.d/init.d/haproxy #添加脚本执行权限

chkconfig haproxy on #设置开机启动

ln -s /usr/local/haproxy/sbin/haproxy /usr/sbin #添加软连接
配置haproxy.cfg参数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
cp  /usr/local/haproxy/conf/haproxy.cfg   /usr/local/haproxy/conf/haproxy.cfg-bak  #备份

vim /usr/local/haproxy/conf/haproxy.cfg #编辑,修改

\#####################################################################

\# this config needs haproxy-1.1.28 or haproxy-1.2.1

global

log 127.0.0.1 local0 #在本机记录日志

log 127.0.0.1 local1 notice

\#log loghost local0 info

maxconn 65535 #每个进程可用的最大连接数

nbproc 8 #进程数量,可以设置多个,提高处理效率

chroot /usr/local/haproxy #haproxy安装目录

uid 500 #运行haproxy的用户uid(cat /etc/passwd查看)

gid 500 #运行haproxy的组uid(cat /etc/group查看)

daemon #以后台守护进程运行

pidfile /usr/local/haproxy/haproxy.pid #将所有进程写入pid文件

\#debug #调试模式

\#quiet #安装模式

defaults

\#log global

log 127.0.0.1 local3 #日志文件设置

mode http #运行模式tcp、http、health

option httplog

option http-pretend-keepalive #服务器端保持长连接

option http-server-close #每次请求完毕后主动关闭http通道

option forceclose #服务端响应后主动关闭请求连接,及早释放服务连接,不必等到客户端应答确认

option httpclose #每次请求完毕后主动关闭http通道

option accept-invalid-http-request #接受无效的http请求,一般建议不设置,但是可解决部分杂牌浏览器访问打不开页面问题

option dontlognull #不记录健康检查的日志信息

option redispatch #如果后端有服务器宕机,强制切换到正常服务器

option abortonclose #丢弃由于客户端等待时间过长而关闭连接但仍在haproxy等待队列中的请求

option forwardfor except 127.0.0.0/8 #不记录本机转发的日志

option originalto #记录客户端访问的目的IP

maxconn 65535 #每个进程可用的最大连接数

balance source #同一IP地址的所有请求都发送到同一服务器

retries 3 #三次连接失败,则判断服务不可用

contimeout 5000 #连接超时

clitimeout 50000 #客户端超时

srvtimeout 50000 #服务器超时

timeout check 5s #检测超时

timeout http-request 5s #http请求超时时间

timeout queue 30s #一个请求在队列里的超时时间

timeout http-keep-alive 5s #设置http-keep-alive的超时时间

stats refresh 30s #统计页面自动刷新时间

stats uri /haproxy-status #统计页面URL路径

stats realm haproxy-status #统计页面输入密码框提示信息

stats auth admin:123456 #统计页面用户名和密码

stats hide-version #隐藏统计页面上HAProxy版本信息

frontend web #自定义描述信息

bind :80 #监听80端口

acl bbs.osyunwei.com hdr(host) -i bbs.osyunwei.com #规则设置,-i后面是要访问的域名,如果访问bbs.osyunwei.com这个域名,就负载均衡到bbs.osyunwei.com作用域

use_backend bbs.osyunwei.com if bbs.osyunwei.com #acl和if后面的名称必须相同这里为bbs.osyunwei.com

acl sns.osyunwei.com hdr(host) -i sns.osyunwei.com #规则设置,-i后面是要访问的域名,如果访问sns.osyunwei.com这个域名,就负载均衡到sns.osyunwei.com作用域

use_backend sns.osyunwei.com if sns.osyunwei.com

backend bbs.osyunwei.com

mode http

balance source

\#option httpchk /index.php #检测服务器此文件是否存在,如果没有,则认为服务器连接异常,此参数可以不设置

server 192.168.21.127 192.168.21.127:80 check inter 2000 rise 3 fall 3 weight 100 #inter 2000 心跳检测时间;rise 3 三次连接成功,表示服务器正常;fall 3 三次连接失败,表示服务器异常; weight 100 权重设置

server 192.168.21.128 192.168.21.128:80 check inter 2000 rise 3 fall 3 weight 100

backend sns.osyunwei.com

mode http

balance source #设置负载均衡模式,source保存session值,roundrobin轮询模式

\#option httpchk /index.php #检测服务器此文件是否存在,如果没有,则认为服务器连接异常,此参数可以不设置

server 192.168.21.127 192.168.21.127:80 check inter 2000 rise 3 fall 3 weight 100

server 192.168.21.128 192.168.21.128:80 check inter 2000 rise 3 fall 3 weight 100

\#errorloc 503 http://www.osyunwei.com/404.html

errorfile 403 /etc/haproxy/errorfiles/403.http

errorfile 500 /etc/haproxy/errorfiles/500.http

errorfile 502 /etc/haproxy/errorfiles/502.http

errorfile 503 /etc/haproxy/errorfiles/503.http

errorfile 504 /etc/haproxy/errorfiles/504.http

\#####################################################################

:wq! #保存退出

service haproxy start #启动

service haproxy stop #关闭

service haproxy restart #重启
设置HAProxy日志
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
vim  /etc/syslog.conf  #编辑,在最下边增加

\# haproxy.log

local0.* /var/log/haproxy.log

local3.* /var/log/haproxy.log

:wq! #保存退出

vi /etc/sysconfig/syslog #编辑修改

SYSLOGD_OPTIONS="-r -m 0" #接收远程服务器日志

:wq! #保存退出

service syslog restart #重启syslog

安装keepalived

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
下载keeplived:http://www.keepalived.org/software/keepalived-1.2.12.tar.gz

上传keepalived-1.2.12.tar.gz到/usr/local/src目录

cd /usr/local/src

tar zxvf keepalived-1.2.12.tar.gz

cd keepalived-1.2.12

./configure #配置,必须看到以下提示,说明配置正确,才能继续安装

Use IPVS Framework : Yes

IPVS sync daemon support : Yes

Use VRRP Framework : Yes

make #编辑

make install #安装

cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/

mkdir /etc/keepalived

cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/

cp /usr/local/sbin/keepalived /usr/sbin/

cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/

chmod +x /etc/rc.d/init.d/keepalived #添加执行权限

chkconfig keepalived on #设置开机启动

service keepalived start #启动

service keepalived stop #关闭

service keepalived restart #重启
配置keepalived
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
cp /etc/keepalived/keepalived.conf  /etc/keepalived/keepalived.conf-bak

vi /etc/keepalived/keepalived.conf #编辑,修改为以下代码

\#########################################################

\#以下为192.168.21.129服务器:

! Configuration File for keepalived

global_defs {

notification_email {

acassen@firewall.loc

failover@firewall.loc

sysadmin@firewall.loc

}

notification_email_from Alexandre.Cassen@firewall.loc

smtp_server 192.168.200.1

smtp_connect_timeout 30

router_id LVS_DEVEL

}

vrrp_script chk_haproxy {

script "/etc/keepalived/check_haproxy.sh" #HAproxy服务监控脚本

interval 2

weight 2

}

vrrp_instance VI_1 {

state MASTER

interface eth0

virtual_router_id 51

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

track_script {

chk_haproxy #监测haproxy进程状态

}

virtual_ipaddress {

192.168.21.253

}

notify_master "/etc/keepalived/clean_arp.sh 192.168.21.253" #更新虚拟服务器(VIP)地址的arp记录到网关

}

vrrp_instance VI_2 {

state BACKUP

interface eth0

virtual_router_id 52

priority 99

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

virtual_ipaddress {

192.168.21.254

}

notify_master "/etc/keepalived/clean_arp.sh 192.168.21.254" #更新虚拟服务器(VIP)地址的arp记录到网关

}

\#########################################################

:wq! #保存退出
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
#########################################################

\#以下为192.168.21.130服务器:

192.168.21.130

! Configuration File for keepalived

global_defs {

notification_email {

acassen@firewall.loc

failover@firewall.loc

sysadmin@firewall.loc

}

notification_email_from Alexandre.Cassen@firewall.loc

smtp_server 192.168.200.1

smtp_connect_timeout 30

router_id LVS_DEVEL

}

vrrp_script chk_haproxy {

script "/etc/keepalived/check_haproxy.sh" #HAproxy服务监控脚本

interval 2

weight 2

}

vrrp_instance VI_1 {

state BACKUP

interface eth0

virtual_router_id 51

priority 99

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

track_script {

chk_haproxy #监测haproxy进程状态

}

virtual_ipaddress {

192.168.21.253

}

notify_master "/etc/keepalived/clean_arp.sh 192.168.21.253" #更新虚拟服务器(VIP)地址的arp记录到网关

}

vrrp_instance VI_2 {

state MASTER

interface eth0

virtual_router_id 52

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 1111

}

virtual_ipaddress {

192.168.21.254

}

notify_master "/etc/keepalived/clean_arp.sh 192.168.21.254" #更新虚拟服务器(VIP)地址的arp记录到网关

}

\#########################################################

:wq! #保存退出

设置HAproxy服务监控脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
vim  /etc/keepalived/check_haproxy.sh #编辑,添加以下代码

\#########################################################

\#!/bin/bash

A=`ps -C haproxy --no-header | wc -l`

if [ $A -eq 0 ]

then service haproxy start

sleep 3

if [ `ps -C haproxy --no-header | wc -l ` -eq 0 ]

then service keepalived stop

fi

fi

\#########################################################

:wq! #保存退出

chmod +x /etc/keepalived/check_haproxy.sh #添加执行权限

设置更新虚拟服务器(VIP)地址的arp记录到网关脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
vim  /etc/keepalived/clean_arp.sh  #编辑,添加以下代码

\#!/bin/sh

VIP=$1

GATEWAY=192.168.21.2 #网关地址

/sbin/arping -I eth0 -c 5 -s $VIP $GATEWAY &>/dev/null

:wq! #保存退出

chmod +x /etc/keepalived/clean_arp.sh #添加脚本执行权限

系统内核优化

在两台HAProxy服务器上分别操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
sed -i "s/net.ipv4.ip_forward = 0/net.ipv4.ip_forward = 1/g" '/etc/sysctl.conf'

echo -e "net.core.somaxconn = 262144" >> /etc/sysctl.conf

echo -e "net.core.netdev_max_backlog = 262144" >> /etc/sysctl.conf

echo -e "net.core.wmem_default = 8388608" >> /etc/sysctl.conf

echo -e "net.core.rmem_default = 8388608" >> /etc/sysctl.conf

echo -e "net.core.rmem_max = 16777216" >> /etc/sysctl.conf

echo -e "net.core.wmem_max = 16777216" >> /etc/sysctl.conf

echo -e "net.ipv4.route.gc_timeout = 20" >> /etc/sysctl.conf

echo -e "net.ipv4.ip_local_port_range = 1025 65535" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_retries2 = 5" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_fin_timeout = 30" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_syn_retries = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_synack_retries = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_timestamps = 0" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_tw_recycle = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_tw_reuse = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_keepalive_time = 120" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_keepalive_probes = 3" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_keepalive_intvl = 15" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_max_tw_buckets = 200000" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_max_orphans = 3276800" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_max_syn_backlog = 262144" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_wmem = 8192 131072 16777216" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_rmem = 32768 131072 16777216" >> /etc/sysctl.conf

echo -e "net.ipv4.tcp_mem = 94500000 915000000 927000000" >> /etc/sysctl.conf

echo -e "net.ipv4.ip_conntrack_max = 25000000" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_max = 25000000" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_established = 180" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_time_wait = 1" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_close_wait = 60" >> /etc/sysctl.conf

echo -e "net.ipv4.netfilter.ip_conntrack_tcp_timeout_fin_wait = 120" >> /etc/sysctl.conf

测试验证

测试HAProxy+Keepalived是否正常运行

打开HAProxy监控页面

http://bbs.osyunwei.com/haproxy-status

输入用户名/密码: admin/123456

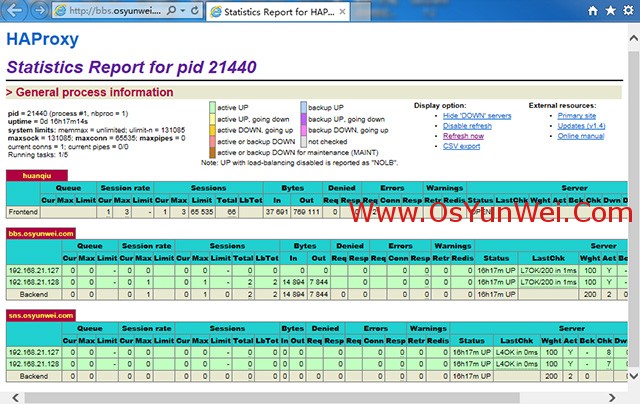

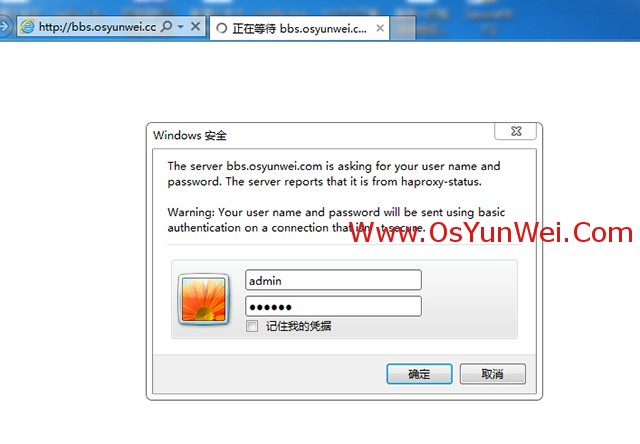

登录之后如下图所示

2883

2884

解析

bbs.osyunwei.com 解析到192.168.21.253;

sns.osyunwei.com 解析到192.168.21.254;

在两台HAProxy服务器:192.168.21.129、192.168.21.130上执行命令:ip addr

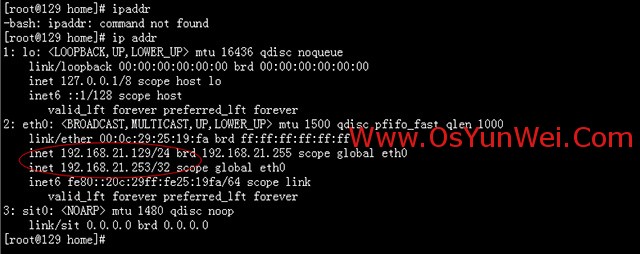

如下图所示:

2885

2886

可以看出现在VIP:192.168.21.253指向192.168.21.129;VIP:192.168.21.254指向192.168.21.130;

在浏览器中打开

http://bbs.osyunwei.com/

http://sns.osyunwei.com/

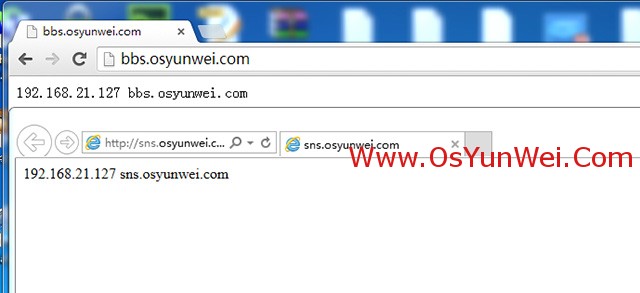

如下图所示:

2887

此时,bbs和sns域名都被均衡到192.168.21.127上面

停止192.168.21.127上面的nginx服务
1
service nginx stop

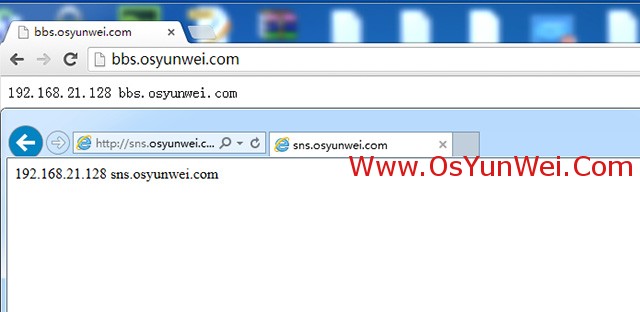

继续打开上面的两个网址,如下图所示:

2888

此时,bbs和sns域名都被均衡到192.168.21.128上面(由于192.168.21.127服务器nginx服务被关闭,实现了故障转移)

关闭192.168.21.129上面的keepalived服务
1
service  keepalived  stop

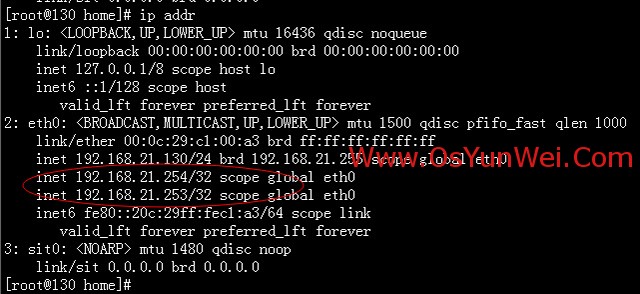

此时,在两台HAProxy服务器:192.168.21.129、192.168.21.130上执行命令:ip addr

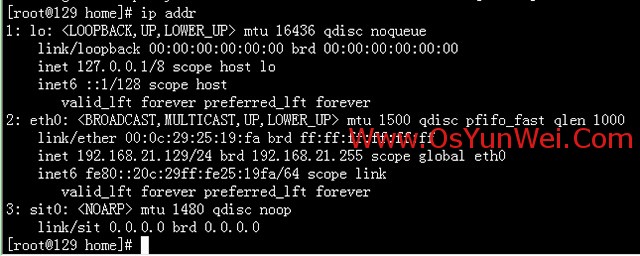

如下图所示:

2889

2890

可以看出VIP:192.168.21.253和192.168.21.254均指向到192.168.21.130;

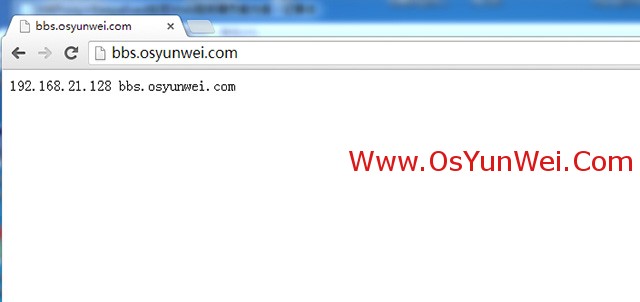

此时,打开http://bbs.osyunwei.com/如下图所示:

2891

可以正常访问

恢复192.168.21.129上面的keepalived服务,恢复192.168.21.127上面的nginx服务

停止192.168.21.130上面的Keepalived服务

1
service keepalived stop

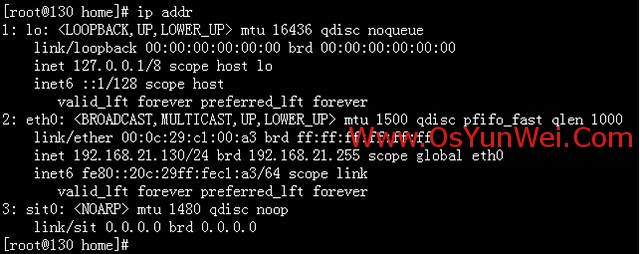

在两台HAProxy服务器:192.168.21.129、192.168.21.130上执行命令:ip addr

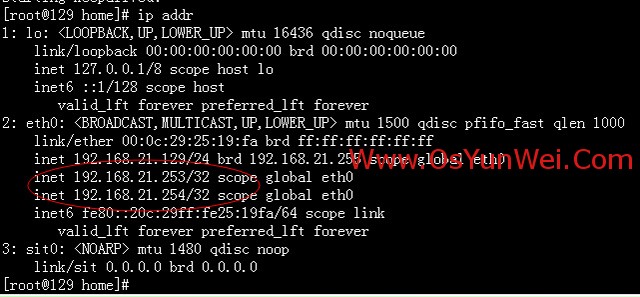

如下图所示:

2892

2893

可以看出VIP:192.168.21.253和192.168.21.254均指向到192.168.21.129;

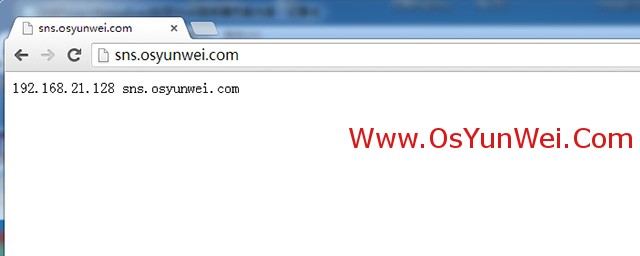

此时,打开http://sns.osyunwei.com/如下图所示:

2894

可以正常访问

备注:

查看HAProxy日志文件:

1
tail -f /var/log/haproxy.log

至此,HAProxy+Keepalived实现Web服务器负载均衡配置完成。

-------------本文结束感谢您的阅读-------------

本文标题:haproxy+keepalived实现Web服务器负载均衡

文章作者:WanDouDuoDuo

发布时间:2019年11月02日 - 10:11

最后更新:2019年11月04日 - 09:11

原始链接:https://wandouduoduo.com/articles/c0e454fd.html

许可协议: 署名-非商业性使用-禁止演绎 4.0 国际 转载请保留原文链接及作者。

原创技术分享,您的支持将鼓励我继续创作
